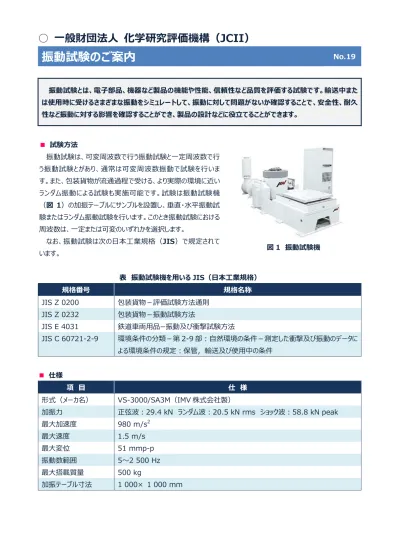

振動試験のご案内
No.19振動試験とは、電子部品、機器など製品の機能や性能、信頼性など品質を評価する試験です。輸送中また は使用時に受けるさまざまな振動をシミュレートして、振動に対して問題がないか確認することで、安全性、耐久 性など振動に対する影響を確認することができ、製品の設計などに役立てることができます。
■ 試験方法
振動試験は、可変周波数で行う振動試験と一定周波数で行 う振動試験とがあり、通常は可変周波数振動で試験を行いま す。また、包装貨物が流通過程で受ける、より実際の環境に近い ランダム振動による試験も実施可能です。試験は振動試験機 （図 1）の加振テーブルにサンプルを設置し、垂直・水平振動試
験またはランダム振動試験を行います。このとき振動試験における 周波数は、一定または可変のいずれかを選択します。
なお、振動試験は次の日本工業規格（JIS）で規定されて
います。 図1 振動試験機
表 振動試験機を用いるJIS（日本工業規格）
規格番号 規格名称
JIS Z 0200 包装貨物－評価試験方法通則
JIS Z 0232 包装貨物－振動試験方法
JIS E 4031 鉄道車両用品−振動及び衝撃試験方法
JIS C 60721-2-9 環境条件の分類－第2-9部︓自然環境の条件－測定した衝撃及び振動のデータに
よる環境条件の規定︓保管，輸送及び使用中の条件
■ 仕様
項 目 仕 様
形式（メーカ名） VS-3000/SA3M（IMV株式会社製）
加振力 正弦波︓29.4 kN ランダム波︓20.5 kN rms ショック波︓58.8 kN peak
最大加速度 980 m/s2
最大速度 1.5 m/s
最大変位 51 mmp-p
振動数範囲 5～2 500 Hz
最大搭載質量 500 kg
一般財団法人化学研究評価機構（JCII）高分子試験・評価センターでは、厳正・公平・守秘をモットーに試験・検
査を受託しております。まずはお問い合わせ下さい。
一般財団法人
化学研究評価機構（
JCII
）
URL: http://www.jcii.or.jp○ 高分子試験・評価センター 東京事業所 ○ 高分子試験・評価センター 大阪事業所
〒135-0062 東京都江東区東雲2-11-17 〒577-0065 大阪府東大阪市高井田中1-5-3
（東大阪市立産業技術支援センター内） TEL : 03-3527-5115 FAX : 03-3527-5116
E-mail︓[email protected]
TEL : 06-6788-8134 FAX : 06-6788-7891
E-mail︓[email protected]
Copyright© Japan Chemical Innovation and Inspection Institute. All rights reserved. 2018/01
■ 試験事例
梱包した状態で振動試験機に設置し、輸送を想定した耐震性を確認したときの状況（写真 1）及び耐震
マットの効果を気象庁が公表しているデータ（図 2）を基に試験条件を設定して耐震性を確認したときの様子
です（写真2）。
写真1梱包した貨物の振動試験風景 写真2耐震マットの耐震効果確認試験
（参考資料）気象庁ホームページ（震度と加速度）
図 2 周期及び加速度と震度（理論 値）との関係（均一な周期の振動が数 秒間継続した場合）
